Hier finden sie eine Auswahl unserer Produkte im Bereich Lagertechnik.

Sämtliche Produkte fertigen wir auch nach Ihren speziellen Erfordernissen. Sie haben Fragen oder wünschen ein Angebot? Sprechen Sie uns an.

Anwendungsbereiche zur Lagerung von:

Ornament- und Floatgläsern Blechtafeln und Aluminiumtafeln
Holzwerkstoffen und Holzplatten Kunststoffe und Kunststoffplatten
PVC und Acrylplatten Caps und Kisten


Schubfachlager-Modul

FGL-V6000-E100/10


Für die platzsparende Lagerung und Kommissionierung von Glasgrößen bis 3.210 mm x 4.500 mm, mit 10 Einstellplätzen als Kombirahmen und nachfolgenden Daten.

Breite: 2.150 mm
Tiefe: 5.600 mm
Ladehöhe: 3.250 mm
RH: 3.660 mm "Kombirahmen" geteilt
Anlagenhöhe: 3.250 mm

Weitere Ansicht

Fach-Auszugslänge: 4.600 mm
Fach-Auflagentiefe: 100 mm

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-MPK-2000/2500/3000

Kompakt-Schubfachschrank zur horizontalen Lagerung von Kunststoff- und Blechtafeln.

- Lagerung von bis zu 15 kommissionierten Einheiten
- Fachauszüge mit gummierten Auflagen
- optionaler Holzauflage mit und ohne Filzbelag
- optional erweiterbar mit Lastbühne

Tragkraft / Fachauszug: 300 kg – 1.000 kg

Weitere Ansicht

Lieferbar für Tafelmaße:
2.000 mm x 1.000 mm
2.500 mm x 1.250 mm
3.000 mm x 1.500 mm

Ausführung: lackiert nach RAL


FGL-M-10/65-E

Schubfachlager-Modul für Glasvereinzelung.

Breite: 1.550 mm
Tiefe: 3.000 mm
Ladehöhe: 1.650 mm
Auflagenbreiten: 70 mm
Auszugslänge: 2.300 mm
Ausführung: rechts- oder linkslastig

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-M-10/100-ES

Schubfachlager-Modul-Kombination für Zuschnitt und Türengläser, hochstehend mit abgesetzten Etagenanlagen.

Breite: 2.480 mm
Tiefe: 1.450 mm
Ladehöhe: 950 mm / 350 mm
Auflagenbreiten: 100 mm
Auszugslänge: 1.100 mm
Ausführung: rechts- oder linkslastig
Tragkraft je Fach: 450 kg

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-M-12/100

Schubfachlager-Modul-Kombination für Bleigläser mit 12 Einstellfächern einschl. 4 Etagenfächern für Kleinscheiben.

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Weitere Ansicht

Breite: 2.500 mm
Tiefe: 3.200 mm
Ladehöhe: 1.650 mm / 675 mm / 770 mm
Auflagenbreiten: 100 mm
Auszugslänge: 2.350 mm
Ausführung: rechts- oder linkslastig

Ausführung: lackiert nach RAL


FGL-M6/165

Schubfachlager-Modul mit Bühne für Ornamentglaslagerung.

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-M26/70-H

Schubfachlager-Modul für hochstehende Ornamentgläser.

-
26 Fächer
- 70er Auflagen

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-M-8/160-E/S

Schubfachlager-Modul für Ornamentglas und Zuschnittgrößen.

Breite: 2.450 mm
Tiefe: 3.200 mm
Ladehöhe: 2.370 mm
Auflagenbreiten: 160 mm
Auszugslänge: 2.550 mm
Ausführung: rechts- oder linkslastig

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-V-5000 B3/CKE

Schubfachlager-Modul-Kombination mit Schwerlastbühne für Ornamentglaspakete und Caps.

Breite: 7.500 mm
Tiefe: 3.400 mm
Ladehöhe: 1.800 mm
Auflagenbreiten: 65 mm – 260 mm
Auszugslänge: 3.300 mm
Ausführung: rechts- oder linkslastig

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-V-5000/12-EH

Schubfachlager-Modul für Scheibengrößen
3.050 mm x 3.250 mm.


Breite: 2.500 mm
Tiefe: 4.000 mm
Ladehöhe: 3.050 mm
Auflagenbreite: 70 mm
Auszugslänge: 3.200 mm
Ausführung: rechts- oder linkslastig
Tragkraft je Fach: 1.500 kg

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-V-5000/CKE220

Schubfachlager-Modul für Glasvereinzelung und Kistenlagerung.

Breite: 2.440 mm
Tiefe: 4.200 mm
Ladehöhe: 2.450 mm / 2.550 mm

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-V-5000 E/70

Schubfachlager-Kombination o. Bühne für Einzelgläser
DLF (3,21 x 2,55).

Breite: 6.910 mm
Tiefe: 4.200 mm
Ladehöhe: 2.550 mm
Auflagenbreiten: 70 mm
Fächeranzahl: 42 Stück
Ausführung: rechts- oder linkslastig

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-V5000/E70-120

Modulkombination mit einer Aufstelllänge von
10.000 mm und insgesamt 52 Einstellplätzen.

Einstelltiefe: 70 mm – 120 mm als Schwerlastbühne und 4-seitig steckbarem Sicherheitsgeländer.

Ausführung: lackiert nach RAL


FGL-V-5000/E

Schubfachlager als 3er Kombination für Glasvereinzelung und Zuschnittgrößen
2.250 mm / 2.550 mm x 3.210 mm.

Breite: 7.500 mm
Tiefe: 4.200 mm
Höhe: 2.850 mm

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-V-5000 E3/CKE

Schubfachlager-Modul-Kombination ohne Bühne für Kisten, Caps und Stapel.

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Breite: 7.500 mm
Tiefe: 4.200 mm
Ladehöhe: 2.450 mm / 2.550 mm
Auflagenbreiten: 65 mm – 260 mm
Auszugslänge: 3.350 mm
Ausführung: rechts- oder linkslastig

Ausführung: lackiert nach RAL


FGL-V-5000 B/CKE 260/70

Schubfachlager-Modul mit Schwerlast-Bühne für Glasvereinzelung und Kistenglas.

Breite: 7.500 mm
Tiefe: 4.200 mm
Ladehöhe: 2.450 mm / 2.550 mm

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-V-5000 B4/CK

Schubfachlager-Modul-Kombination mit Schwerlastbühne für Kistenglas.

Breite: 10.000 mm
Tiefe: 4.200 mm
Ladehöhe: 2.450 mm / 2.550 mm
Auflagenbreiten: 260 mm
Auszugslänge: 3.450 mm
Ausführung: rechts- oder linkslastig
Tragkraft je Fach: 2.200 kg
Tragkraft Gesamt: 48.000 kg

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-V-5000-65/80

Schubfachlager-Modul für Glasvereinzelung mit seitlich angebrachtem Schwenkarm.

Breite: 5.000 mm
Tiefe: 4.200 mm
Auszuglänge: 3.300 mm

Weitere Ansicht

Mit Schwenkarmkran für FGL-Schubfachlagermodule, seitlich oder mittig angebracht.

Kranarmausleger: 3.000 mm – 6.000 mm

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL


FGL-OG-GB/HWE 7-120

Offenes Schubfachlager-Modul für Plexiglas, Ornamentglas und geteilte Bandmaße.

Breite: 2.400 mm
Tiefe: 3.500 mm
Ladehöhe: 2.100 mm
Auflagenbreiten: 120 mm
Auszugslänge: 3.250 mm
Ausführung: rechts- oder linkslastig

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL

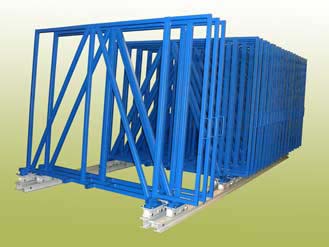

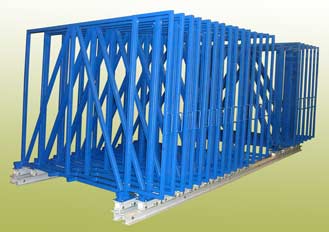

FGL-QLG M3000-E21/120-180

Manuelles Querlagersystem für Plattenmaße
3.050 mm x 2.100 mm / 3.210 mm x 2.250 mm.


Gesamtlänge: 5.600 mm
Auflagenbreiten: 120 mm / 180 mm
Arbeitsraum: 1.000 mm
Fachanzahl: 21 Stück (13 + 8 Stück)

Weitere Ansicht

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL


FGL-V5000-E12/180

Manuelles Querlagersystem für die platzsparende Unterbringung von Glasmaßen bis 3.210 mm x 2.550 mm.

Für Einzelgläser, Pakete oder Caps und Kisten bis 2.500 kg Fachbelastung ohne Kurbelantrieb.

Ausführung: lackiert nach RAL

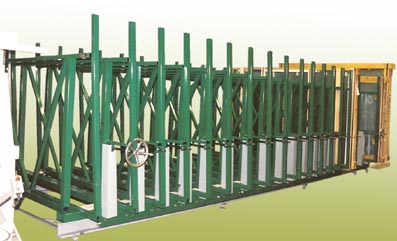

FGL-L/9000-300/220-GB

Querlagermodul

Verschiebelager für Kisten und Stapel.

Gesamtlänge: 9.000 mm
Fachbreite: 3.200 mm
Fachhöhe: 2.500 mm
Tragkraft je Fach: 2.500 kg
Fachanzahl: 17 Stück

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL

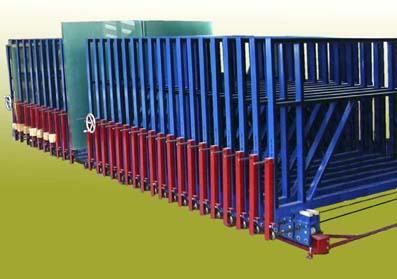

FGL-QLG/GB-200-100/30

Querlagermodul

Verschiebelager für Kisten und Stapel.

Fachhöhe: 2.500 mm
Länge: 8.600 mm
Breite: 3.200 mm
Tragkraft Fach: 3.000 kg für Paket / Auflage: 180 mm
Tragkraft Fach: 3.000 kg für Kisten / Auflage: 200 mm
Tragkraft Fach: 1.500 kg für Vereinzelung / Auflage: 80 mm

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL

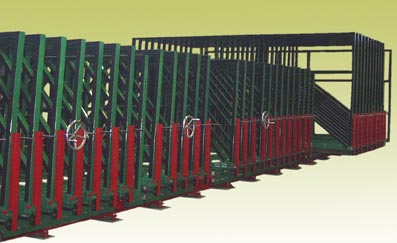

FGL-QLG-V5000/6000

Querlagermodul für Glasmaße 6.000 mm x 3.210 mm und 3.210 mm x 2.250 mm.

Fachöhe: 2.000 mm / 3.000 mm
Länge: gesamt: 18.000 mm
Breite: 4.800 mm / 6.100 mm

Alle Systeme sind je nach Kundenwunsch auch in anderen Maßen erhältlich.

Ausführung: lackiert nach RAL

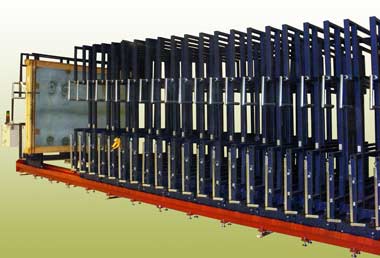

FGL-QLG-CKE28/E200

Motorisch betriebenes Querlagermodul für Glasgrößen in den Abmessungen 3.210 mm x 2.550 mm. Mit Funkbedienung und halbautomatischer Steuerung.

Verstellbare Schienenführung auf die jeweiligen Fußbodenverhältnisse justierbar.

Ausführung: lackiert nach RAL

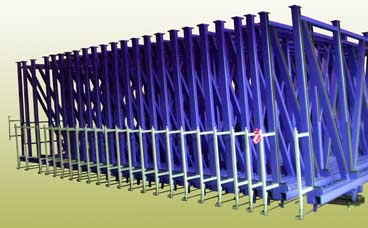

FGL-QLG V6000-E170/100M-24BM

Motorisch betriebenes Querlagermodul für Glasmaße 6.000 mm x 3.210 mm.

Für Bandmaßgrößen mit elektrischem Antrieb ab 6.000 kg.

Ausführung: lackiert nach RAL

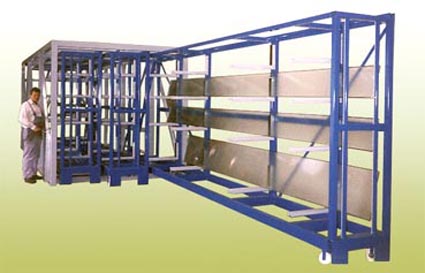

FGL-PFL-6000/12

Profilitglaslager mit 3 Wagen und je 4 Etagen.

Ausfahrlänge: 6.500 mm (über Zahnräder und Zahnstangen mit Handkurbel)
Länge: 7.200 mm
Breite: 2.600 mm
Höhe: 2.450 mm
Tragkraft: 2.500 kg per Wagen

Ausführung: lackiert nach RAL


FGL-SL/L-3000

Schwerlastlagergestell (verlängerbar)

Für Glasmaße 3.210 mm x 2.250 mm.

Breite: 3.000 mm
NT: 1.200 mm
Höhe: 2.100 mm
Tragkraft: 6.000 kg

Ausführung: lackiert nach RAL

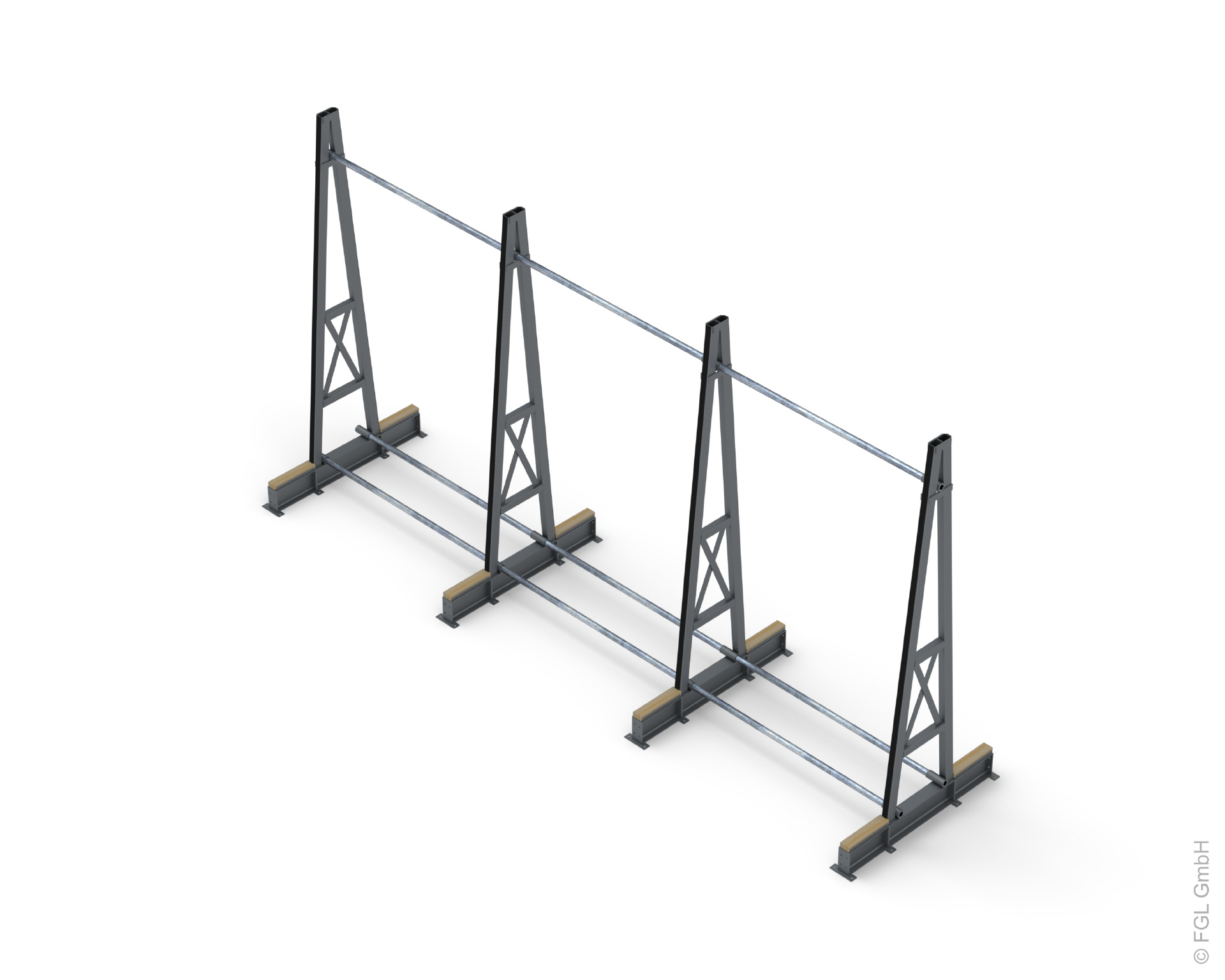

FGL-FG-6000-A-40/N4

Floatglas-Lagergestell

Zur beidseitigen Beladung mit 4 Anlagebindern, sowie einer Anlagenneigung von 5°, vorgesehen zur Verschraubung auf vorhandenem Untergrund.

Höhe: 3.000 mm
Länge: 6.000 mm
Breite: 1.480 mm (je nach Auflagenlänge)

Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL

Sämtliche Floatglasgestelle sind in der Auflagentiefe auf die maximale mögliche
Zuladung (40 t / 50 t / 60 t / 80 t / 100 t / 120 t) erweiterbar. Dies kann ein- oder
beidseitig erfolgen. Die Umrüstung von einem L-Gestell zu einem A-Gestell und umgekehrt ist
jederzeit möglich.

Ausführung je nach Kundenwunsch auch in anderen Maßen erhältlich.

» Technisches Datenblatt [260 KB]


FGL-L-SL-3000/LG

Schwerlast-Lagergestell für Glaspakete
3.210 mm x 2.550 mm.

Länge: 3.000 mm
Tiefe: 1.800 mm
Ladehöhe: 2.550 mm
Tragkraft: 25.000 kg
Auflagentiefe: 1.200 mm

Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL


FGL-KFR-2100/Flex

Kommissions- und Fächerregal für die
kommissionierte Lagerung von Ganzglastüren, Glastrennwänden und Zuschnitten. In den Abmessungen bis 2.150 mm x 1.050 mm.

Rahmenmaße: 2.100 mm x 1.100 mm x 2.300 mm

Aufgrund der flexibel verstetzbaren gummiüberzogenen Trennstangen, kann die jeweilige Fachbreite individuell eingestellt werden. Zur Grundausstattung zählen 8 Trennstangensätze (16 Trennstangen).


FGL-KI-5000/H

20459, 21954


Kistenigel zur Lagerung von Glaskisten und Endcaps.

Bestehend aus zwei parallel verlaufenden Kistenschienen mit variablen Einsteckmöglichkeiten für Glaskisten und Caps bis Freimaßhöhe 2.550 mm.

Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL

Lager-Angebot: Stückzahl auf Anfrage

» Technisches Datenblatt [239 KB]

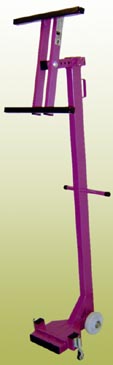

FGL-KV-5000

Spezialvereinzelungswagen

Spezialwagen zur Vereinzelung von gestapelten
Glassorten nur in Verbindung mit V-5000 bzw.
V-6000 Schubfachlagermodulen.

Tragkraft: 1.200 kg

Ausführung: verzinkt nach Feuerverzinkung oder lackiert nach RAL

Weitere Ansicht

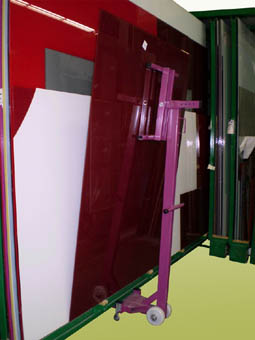

Spezialvereinzelungswagen, beladen.

Der Wagen besteht aus einem flexiblen sowie verstellbaren Anlagearm, welcher unter der Laufschiene des Schubfaches selbstarretierend der Kippbewegung des angelegten Glasstapels entgegenwirkt.

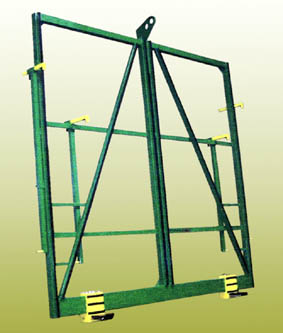

FGL-LG-3000/GB

Ladegabel für geteilte Bandmaße.

Gabelbreite: 2.600 mm
Gabelhöhe / Rahmen: 2.300 mm
Gabelhöhe / Kranöse: 2.880 mm
Tragkraft: 3.000 kg

Ausführung: lackiert nach RAL


FGL-KG-3000

Kistengabel für den Betrieb mit Staplergabeln mit vertikal und horizontal verstellbaren Kistenhaltern.

Tiefe: 650 mm
Breite: 1.100 mm
Ladehöhe: bis 2.500 mm
Tragkraft: 3.000 kg

Ausführung: lackiert nach RAL


FGL-LG-6000

Kombiladegabel für Glasmaße in den Abmessungen

6.000 mm x 3.210 mm
3.210 mm x 2.550 mm
3.210 mm x 2.250 mm
Breite: 3.600 mm
Höhe: 3.400 mm
Gabelkopf: 350 mm mit 2 Kranösen

Füße mit 165 mm verstellbaren Aufnahmen, seitlich verschiebbar von min. 2.600 mm bis max. 3.200 mm.
Höheneinstellung max. 3.250 mm bzw. 2.600 mm über 2 Schieber bis Glashöhe 2.250 mm.
Im Rahmen integrierte Steigleiter.

Ausführung: lackiert nach RAL


FGL-V-5000/S

Spezialladegabel für Sondermaße.

Ausführung: lackiert nach RAL


FGL-LG-PFL

Profilitglas Ladegabel für Be- und Entladung von LKW oder Containern für Paketbreiten von 1.000 mm.

Breite: 1.080 mm
Länge: 1.350 mm
Höhe: 470 mm
Tragkraft: 1.200 kg

Weitere Ansicht

Ausführung: lackiert nach RAL


FGL-PFG-LG

Profilitglas-Ladegabel mit schwenkbaren Füßen für Containerentladung.

Gabeltiefe: 500 mm / 1.000 mm
Breite: 1.100 mm
Höhe: 1.000 mm
Tragkraft: 1.200 kg

Ausführung: lackiert nach RAL


FGL-PFG-LG

Profilitglas-Ladegabel mit starren Aufnahmefüßen für Containerentladung.

Gabeltiefe: 500 mm
Breite: 1.100 mm
Höhe: 1.000 mm
Tragkraft: 1.200 kg

Ausführung: lackiert nach RAL

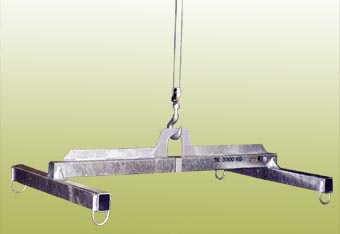

FGL-KGL-2400/HN

Krangeschirr zur Aufnahme von einseitig beladbaren Transportgestellen mittels Doppel-T-Kranbalken und Schlaufengehänge mit Karabinerhaken einseitig.

Länge: 2.400 mm
Breite: 1.000 mm
Tragkraft: 3.000 kg

Ausführung: lackiert nach RAL

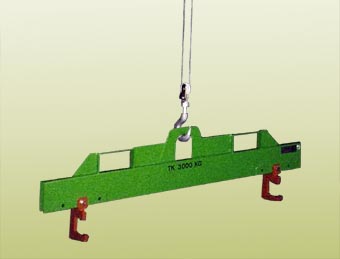

FGL-KB-1000

Krangeschirr für Einwegbinder mit 2 in horizontaler Richtung verschiebbaren Spezialhaken in Querrichtung angebracht.

Länge: 1.650 mm
Höhe: 320 mm inkl. Kranöse
Tragkraft: 3.000 kg

Ausführung: lackiert nach RAL


Krangeschirr

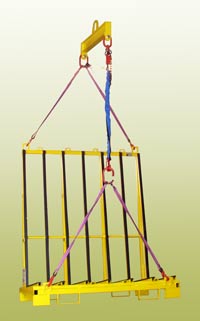

FGL-KGV-900/2000

Krangeschirr für einseitig beladbare Transportgestelle, für mehrere Ladehöhen und Ladelängen verfügbar.

Mit einer längsseitigen Krantraverse und einer Anschlagkette mit Rundschlingengehänge sowie eingenähtem Lasthaken.

Tragkraft: 2.000 kg

Ausführung:
verzinkt nach Feuerverzinkung oder lackiert nach RAL


Glasgestell - Glasregal - Plattenlager
